商業常用消火栓箱

帶滅火器箱組合式消防柜（以乙型單栓帶滅火器箱組合式消防柜為例）：將消火栓箱和滅火器箱組合在一起，方便設置，外型相對分別設置消火栓箱和滅火器箱比較美觀，也是目前購物中心內最常用的消火栓箱形式。

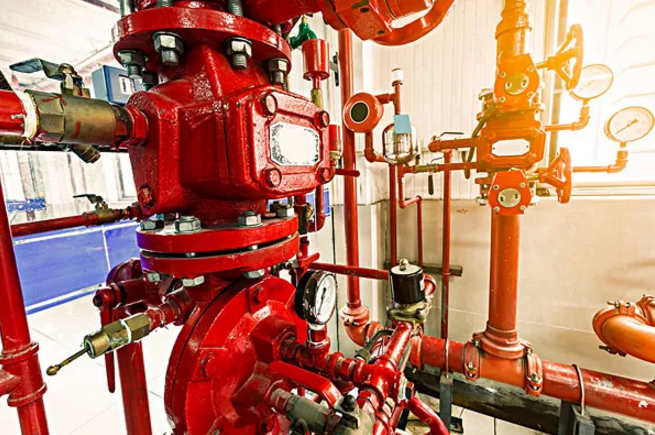

消火栓系統分類

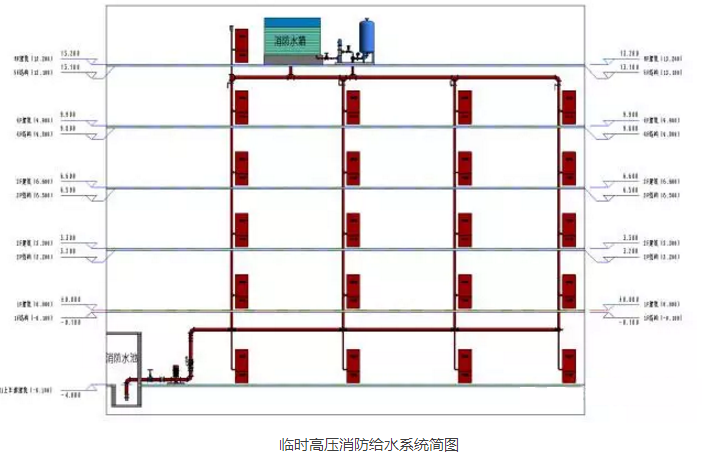

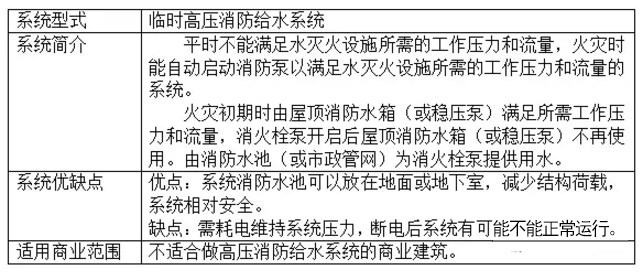

1)臨時高壓消防給水系統

2)高壓消防給水系統

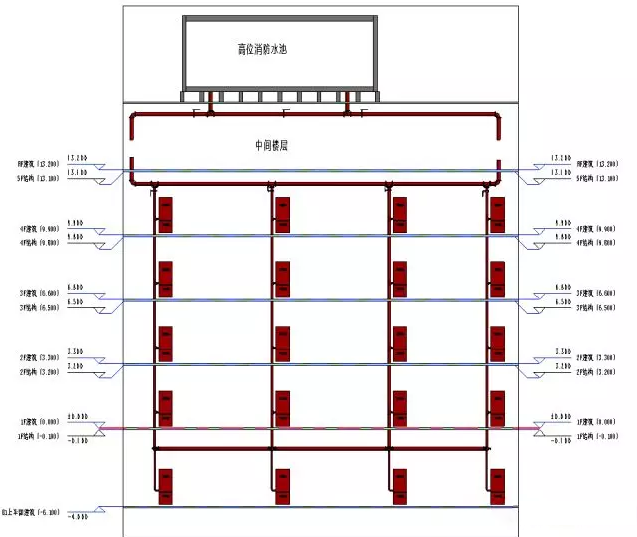

高壓消防給水系統簡圖

室內消防用水量及消火栓布置原則

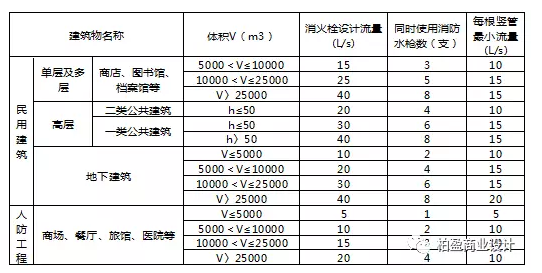

1與商業有關的室內消防規范設計用水量詳見下表：

——引自《消防給水及消火栓系統技術規范》GB50974-2014

由于目前購物中心的體量較大，且多為高層建筑，流量常規設計為30L/s或40L/s，室內消火栓常選用帶消防軟管卷盤消火栓箱。

2.布置消火栓，在商業設計中根據規范要求：

1）室內消火栓應設置在樓梯間及休息平臺和前室、走道等明顯易于取用，以及便于火災撲救的位置；

2）室內任意一點須保證有兩個消火栓能同時到達，兩個消火栓的間距不大于30m。

3）汽車庫內消火栓的設置不應影響汽車的通行和車位的設置，并應確保消火栓的開啟；

4）同一樓梯間及其附近不同層設置的消火栓，其平面位置宜相同。

5）消防電梯和疏散樓梯的合用前室內應布置消火栓；

6）消火栓前方不應該有遮擋，消火栓要有明顯的標志。

室內消防用水量及消火栓布置原則

在商業改造設計中，原商業已有完善的消火栓系統，在滿足現行規范和裝修的前提下盡量使用原有系統，使改造量最小，最節省造價，是消火栓設計的基本原則。

1.查看現場條件

檢查消火栓管道、消火栓是否保護完好，能否再利用，如能利用，后續設計要在原設計基礎上進行；現場的消火栓位置與原圖紙是否一致，如不一致則需確定現場位置。

2.按現行規范核算消火栓用水量

核算屋頂消防水箱有效容積，消防水池有效容積，校對原設計水量是否滿足。如不滿足則有可能更換消火栓原有管網，根據建筑現狀盡量在不改變結構荷載的前提下增加屋頂消防水箱有效容積和消防水池有效容積。

3.確定消火栓系統

如果原系統滿足現行規范和商業需求，則沿用原有消火栓系統。如果原系統不能滿足或不合理，則優化消火栓系統。主要根據系統要求，供水安全可靠等規范的基本要求，同時考慮根據商業動線調改消火栓的靈活性，以及綜合管線排布的要求等。

4.重新計算消火栓分區

2014年《消防給水及消火栓系統技術規范》實行后，對消防分區有了新的規定，系統工作壓力大于2.4MPa或消火栓栓口靜壓大于1.0MPa時消防給水系統應分區供水；當購物中心上部有塔樓或整個系統中有高層建筑時應特別注意。

柏盈商業改造案例介紹-蘇州方圓里項目

以下分享柏盈經典設計案例——蘇州方圓里項目的室內消火栓設計方案

外立面效果圖（design by BYDC）

下沉廣場效果圖（design by BYDC）

1.蘇州方圓里總建筑面積199137平方米，其中地上建筑面積158489平方米，地下建筑面積40648平方米。項目含多層商場5棟（ABCDE棟），高層辦公樓1棟(F棟)。本次改造設計的范圍是ABE棟商業樓和下沉廣場。

2.經現場摸底后，發現原有系統保留較完整，消火栓管道及消防泵完好無損，大部分室內消火栓也能正常使用。

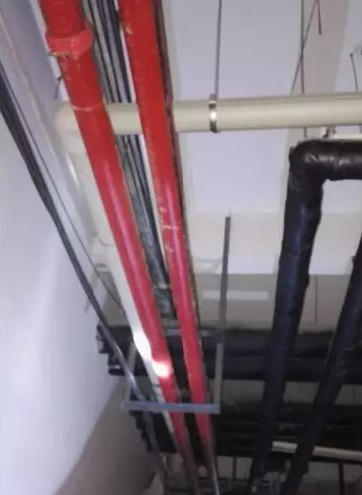

地下室部分頂板

3.為了降低改造成本，并在現場的基礎上，柏盈的機電工程師們討論出一套改動量較少的方案：

1) 屋面消防水箱利用原48 m3消防生活合用水箱擴容至有效容積50m3的滿足消防需求；生活給水系統轉移至地下室；

2) 消火栓泵更換，滿足40L/S的系統流量；

3) 地下室及屋頂?shù)南鹚ōh(huán)管管徑全部更換為DN150；

4) 設計時盡量保留現場可以使用的消防立管及消火栓，以最小數量增設消火栓。

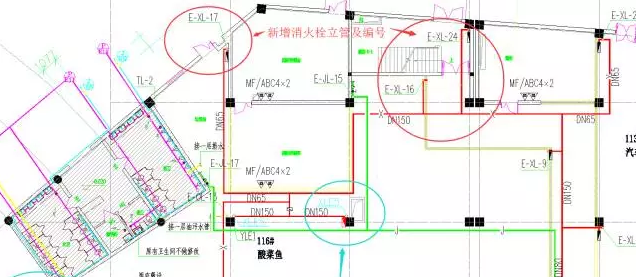

設計時，除“滿足規范要求的前提下降低改造成本”的指導原則外，還在圖面上區分原有或新增的消火栓及其立管。

柏盈商業機電顧問案例介紹—南昌樂盈廣場項目

以下分享柏盈經典機電顧問案例——南昌樂盈廣場項目的機電顧問服務建議。

外立面效果圖

內部街區效果圖

樂盈廣場項目基地位于老城區核心地塊，總占地面積為31978平方米，總建筑面積為127261平方米，其中地上建筑77511平方米，地下建筑面積49750平方米，項目含2棟多層商業樓及1棟高層商業樓；商業內容非常豐富，包括購物中心、商業街、電影院、餐飲、集貿市場等。

柏盈在顧問服務過程中，在消火栓系統的優化方面以甲方的角度出發，為了在滿足規范的同時達到較好的裝修效果以及足夠的公區凈高，對設計院作出如下建議（本項目還在施工中，以下消火栓照片來其它商場）：

1）購物中心主立面上的消火栓盡量設于室內

對于主立面上設置的消火栓，需要優先考慮的是里面的整體裝修效果，通透的玻璃幕墻上不適合有消火栓箱或百葉，故靠近外立面的消火栓箱應盡量設置在附近的疏散通道或商鋪內。

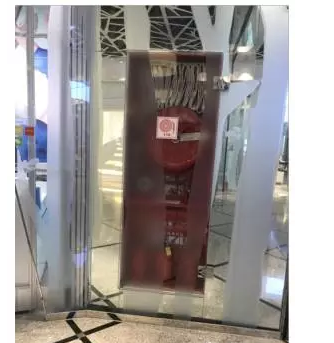

走道內消火栓暗裝

2） 幕墻和室內公共走道上的消火栓結合幕墻結構框架和立面龍骨暗裝處理

除了商鋪內、后場通道和樓梯前室內等場所之外的消火栓箱均應該暗裝，外幕墻上的消火栓箱也不例外，在立面裝修時應該根據幕墻或者立面龍骨進行暗裝處理，同時消火栓箱背面做防火處理。

3）消火栓宜就疏散通道或樓梯間設置

公共過道上的消火栓箱應就近設置在商鋪旁邊的疏散通道或樓梯間的實體墻上，從而減少消火栓箱對商鋪店面的影響。

4）公共走道上的消火栓盡量設置在商鋪內的柱面或?qū)嶓w墻上

公共走道上的消火栓應盡量設置在商鋪內靠近柱子或?qū)嶓w墻的位置，以減少因消火栓對商鋪店面通透性造成的影響。同時，消火栓的主立管和分支立管也應該靠近柱子或者實體墻設置，便于租戶對立管的調改和裝飾。

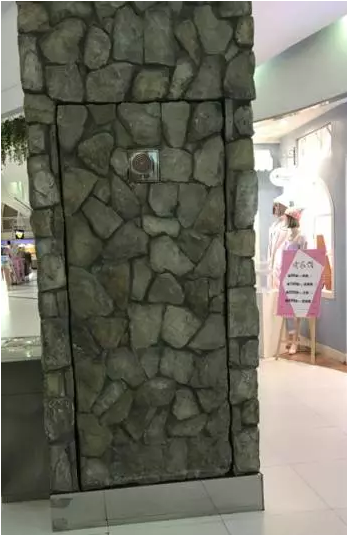

柱子上消火栓包封

5）走廊寬度不大的時候，消火栓環管可調整至商鋪內

在購物中心內，對公共空間的層高要求較高，而現場的走廊寬度又很有限，因此對綜合機電管線的排布要求較高。公共走廊上的管線空間往往是被排煙、空調風管和橋架等較大機電管線所占據，因此留給水管安裝的空間就很有限，那么將消火栓環管調整至商鋪內敷設，會是一個不錯的選擇，同時也保證了消火栓支管的連接和立管的敷設。

圖中的黑框為走廊范圍線，已布滿管道，將消火栓環管移至房間可提高公區的吊頂高度

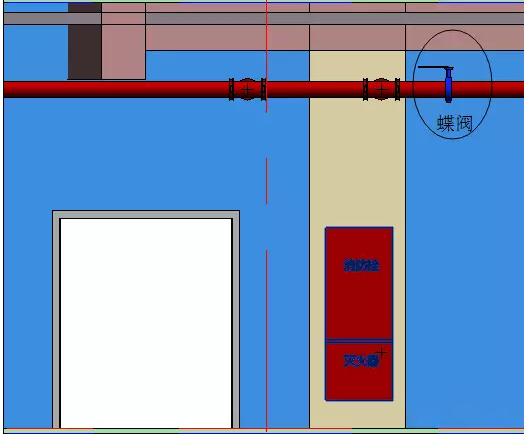

6）消火栓環管上的閥門可靠近消火栓安裝，方便維護查找和檢修。

消火栓及閥門安裝平面示意圖

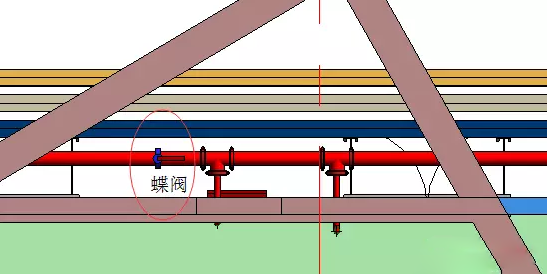

消火栓及閥門安裝剖面示意圖

寶地觀點

 對于改造項目，設計前勘察現場十分重要

1)對比現場管道、水泵型號、消火栓安裝位置與圖紙是否一致。

2)觀察管道保留是否完好，銹蝕程度，是否可以再次利用。

3.根據原有消火栓及管道位置結合現有裝修風格設置消火栓，不影響美觀前提下盡量保留原有消火栓。

4.消火栓設計前提前與裝修專業溝通，了解其想法與要求，滿足規范的同時盡量滿足裝修要求。
